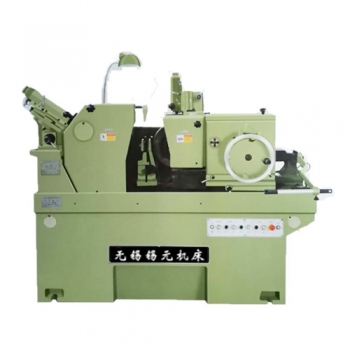

機床主要特點
●無心磨床機床采用砂輪架固定，導輪架移動進給布局;
●砂輪為懸臂式結構，砂輪主軸采用多片式長軸瓦動壓油膜軸承;
●導輪主軸前軸承采用錐面滑動徑向軸承，后軸承為徑向止推組合球軸承;
●橫進給機構采用含氟貼塑導軌，進給用差動絲桿:
●砂輪和導輪修整均為液壓傳動，并附有仿型裝置，適合切入磨削多臺階工件:
●導輪主軸變速采用交換齒輪(可根據用戶需要設計變頻調速);
●機床符合******電器安全標準，采用獨立電柜。
主要用途及適用范圍
主要用來對各種圈類，軸類零件的圓柱面進行通磨，對各種階梯、錐型和圓形旋轉面進行半自動切入磨削。

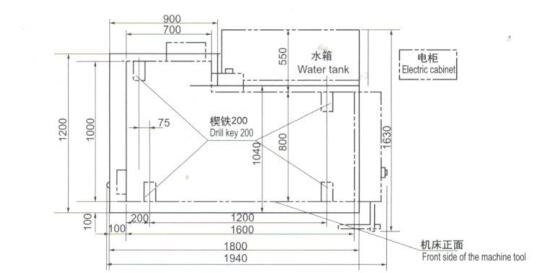

機床安裝位置圖
主要規格與參數
1.技術參數：磨削零件更大直徑
φ5~φ80mm
磨削零件更大長度
180mm
切入零件直徑
φ5~φ80mm
切入磨削零件更大長度
140mm
砂輪規格
P500x150x305mm
導輪規格
PSA300x150x127mm
砂輪轉速
1300r/min
導輪轉速：加工工件時
13,16,22,29,40,53,73,94轉/min
修整導輪時
300轉（Revolution)/min
導輪回轉：垂直平面內
-2°-5°
水平平面內
0°~3°
2.兩砂輪中心距：更大值
510mm
朂小值
305mm
3.兩輪安裝中心連線至托架安裝面的高度
210mm
4.磨削輪修整器：回轉角度
±3°
刻度盤每格進給量
0.01mm
5.導輪修整器：回轉角度（垂直平面內）
±3
回轉角度（水平平面內）
-2°-5°
刻度盤每格進給量
0.01mm
6.機床工件加工精度：圓度
2μm
圓柱度
3μm
7.表面粗糙度
Ra0.32
8.機床外形尺寸（長X寬X高）
1940*1670*1500mm
9.機床凈重
約（About)3750kg
